Simulado de concurso para Engenheiro Eletricista

A principal lógica de proteção digital aplicada a grandes transformadores de potência é a diferencial. Sobre este método de proteção, analise as sentenças abaixo indicando-as como Verdadeiro (V) ou Falso (F).

I. A lógica diferencial determina a incidência de faltas através da análise das correntes de entrada e saída no primário e secundário do transformador.
II. O defasamento de fases nos enrolamentos do transformador não afeta a lógica diferencial de proteção.
III. A identificação de falta através da subtração do módulo das correntes do primário e do secundário de um transformador acusa como falta apenas curtos-circuitos externos à máquina.

Assinale a alternativa que apresenta a sequência correta para as avaliações das afirmações I, II e III, respectivamente.

Uma estação rádio base de um sistema de telefonia celular em 1900 MHz utiliza uma antena sem perda com um ganho de 15 dBi e disponibiliza uma potência de 10 W na entrada da antena. Um receptor móvel que utiliza uma antena dipolo está localizado a uma distância de 100 metros da estação rádio base e recebe um sinal com potência de -74 dBm. Considerando uma situação de espaço livre entre transmissor e receptor e a substituição da antena transmissora por uma antena de 24 dBi de ganho, qual o novo valor da potência recebida pelo receptor móvel?

A seguir são apresentados 4 símbolos gráficos referentes às instalações elétricas prediais.

Qual alternativa apresenta as descrições dos símbolos, na ordem em que são apresentados (a), (b), (c) e (d)?

Um motor de corrente alternada em funcionamento com 78% de Fator de Potência consome 12 A de corrente em uma linha de 127 V. A potência aparente e a potência real são, respectivamente:

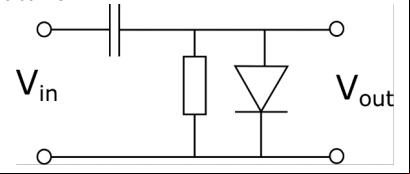

Assinale a alternativa que corretamente descreve o circuito apresentado na ilustração abaixo:

Acerca dos serviços de Comunicação Móvel 4G e do Sistema Brasileiro de Televisão Digital (SBTVD), assinale a afirmativa INCORRETA.

Analise o trecho de programa abaixo escrito para um microcontrolador PIC.

01: int x, y;
02: x=input_a();
03: y=input_b();
04: for ( i=x; i>0; i--) {
05: y=y >>1;
06: output_c(y);
07: delay_ms(100) }
08: y = y + 03d;

Considerando inicialmente portA = 03d e portB = A0h, qual é o resultado assumido pela portC e pela variável y após a execução da linha 08 do código?

Um fio de material condutor possui condutividade de 5,8x10⁷ S/m. Assinale a alternativa que apresenta o valor da densidade de corrente de condução quando um campo elétrico de 20x10^-3 V/m é aplicado.

O método de componentes simétricas é largamente empregado na análise de sistemas de potência polifásicos, especialmente no cálculo de curto-circuito. Assinale a alternativa que descreve corretamente esta ferramenta.

Apesar de não ser propriamente um dispositivo de conversão eletromecânica de energia, o transformador é um equipamento de extrema importância na análise global e na operação dos sistemas elétricos de potência. Sendo assim, é importante que esses equipamentos sempre estejam em perfeito estado de operação. Para este fim, os ensaios a vazio e de curto-circuito são utilizados. Nesse contexto, assinale a alternativa que não apresenta uma finalidade do ensaio a vazio de transformadores.
